امروزه نقش لوله ها و اتصالات در صنعت ساختمانی،بسیار حائز اهمیت است.لوله ها از نظر اتصالات ، جنس و کاربرد به چندین دسته تقسیم می شوند.دراین مقاله در ابتدا به انواع لوله ها خواهیم پرداخت سپس به بررسی لوله پلیکا ،انواع اتصالاتش و معرفی شرکت های معتبری که دراین امر می توانند شما را یاری دهند،می پردازیم.
انواع لوله های مورد استفاده در صنعت ساخت و ساز عبارتند از:
لوله هایی با جنس گالوانیزه
لوله های آهنی و فولادی از دونوع مهم گالوانیزه ،محسوب می شوند که لوله های فولادی وزن کمتری نسبت به لوله های آهنی دارند.لوله های فولادی برای تهویه گزینه ی مطلوبی به شمار می آید و بسیار کاربرد دارد هرچند برای اموردیگر فاضلابی نیز کاربرد دارد.
لوله های چدنی
برای لوله کشی ها بسیار استفاده می گردد و دارای مقومت قابل توجهی است.
لوله های پلاستیکی
به چند نوع تقسیم می شوند
لوله های PE – پلی اتیلن
لوله های PVC – پی وی سی
لوله های PP – پلی پروپیلن
در سیستم آبرسانی سرد و گرم به علت داشتن آستانه مقاومتی بسیار پرکاربرد هستند و اتصال این نوع لوله ها توسط جوش حرارتی صورت می گیرد و در رنگ سفید در بازار عرضه می گردد.
لوله های ABS
لوله های CPVC
لوله های PB
لوله های پلی اتیلن
دارای مقاومت بالاتری نسبت به دیگر لوله ها هستند و ضخیم بودن پلی اتیلن نیز از دیگر تمایزات این نوع لوله به شمار می آید.
لوله های دوسر تخت
به اسم یو پی وی سی معروف است که به علت پیشتازان تولید کننده این فرآیند به پلیکا معروف شد.با رنگ طوسی رنگ در میان مردم بسیار کاربردی محسوب می شود و خیلی از افراد بر این تصور هستند که پلیکا جنس این نوع لوله محسوب می شود در حالی که نام برند معروف این نوع لوله است.مقاومت بالا و عدم خراب شدن در زمان طولانی باعث پرطرفدار تر شدن این نوع لوله گردید ه است. صنعت آب و فاضلاب بسیار با لوله های پلیکا مرتبط و وابسته است و به تنهایی باعث موفقیت این امر گردیده است.
سهولت در اتصال تمام اجزای لوله ها
هنگام نصب ، الزامی بر رنگ در بخش روی لوله نخواهد بود
اندازه سبک تری نسبت به دیگر لوله ها دارد
دارای مقاومت چشمگیر در مقابل فرآیند ها ی احتمالی
بررسی لوله پلیکا پی وی سی از نظر انداره ، نوع و وزن لوله
طبق اعداد مشخص شده بررسی اندازه های لوله پلیکا بر اساس اندازه با مقیاس های اینچ ، میلیمتر و سانتی متر محاسبه می شود.
20 – 25 – 32 – 40 – 50 – 63 – 75 – 90 – 110 – 125 – 160 – 200 – 250 – 315 – 350 – 400 - 500 - 630 و ...
قطر ، اندازه و سایز بندی لوله پلیکا بر اساس اینچ
1/2 – 3/4 – 1 – 1/4 1 – 1/2 1 – 2 – 1/2 2 – 3 – 4 – 5 – 6 – 8 – 10 – 12 – 14 – 16
لوله های متداول در بازار با سایزهای استاندارد که از مقاومت ضعیفی برخوردارند
- این نوع لوله ها برای بخش تهویه و انتقال آب باران ( ناودانی ) مجتمع ها و مکان های مسکونی به کار می رود.
- برای محافظات ساختمانی و بخش های فاضلابی مجموعه ها بسیار پرکاربرد محسوب می شود.
- برای محافظت از کابل های برق ، انتقال اسیدها و بازها و در کارخانه های بزرگ در جهت سیستم فاضلابی به کار می رود.
مقاوم بودن
در برابر فلزها و واکنش های شیمیایی بسیار مقاوم عمل می کند.
تداوم ، عدم تغییر در برابر فشار
در درمای بسیار بالا تغیر نکرده و بسیار قابلیت ثبات را دارد.
تحمل وزن زیاد
مقاوت نسبت به وزن، سبک بودن
منعطف بودن
عدم ضربه خوردن و آسیب به علت جنس لوله
حفظ مواد آب
خاصیت عایقی لوله
لوله پلیکا پیشرفت شگرفی در کاهش وزن لوله داشته و این از نظر ایمنی بسیار مهم است . این لوله‌ها مصدومیت کارگر را به شدت کاهش می‌دهد.
در چه شرایطی لوله پی وی سی به کار برده می شود:
- اتصال فاضلاب ها
- در صنعت و شهرسازی
- برطرف کردن نیاز های آبرسانی شهری
- ساپورت کردن بخش برقی شهر
- حمایت لاین های مخابراتی
- سیستم تهویه ساختمان و شرکت ها
فاکتورهای اصلی لوله پلیکا
- عدم رسوب و پوسیده شدن و رنگ دهی در دیواره های لوله
- نصبی آسان و بی نیاز از امکانت مدرن
- قابلیت مقاومت در برابر خاصیت اسیدی و بازی
- مقاوم در برابر اتفاقات طبیعی به طور مثال سیل ،زلزله و دیگر اتفاقات
- داشتن پایین ترین میزان انبساط پلیمری
- اتصال چسبی
اتصال چسبی لوله و فیتینگ PVC به ترتیب زیر انجام میشود:
پس از اندازه گیری و ایجاد علامتی بر روی سطح لوله وقت بریدن آن می رسد.به منظور جا زدن لوله مقداری چسب پی وی سی زده می شود تا بر داخل آن جا زده شود.
- اتصال به روش پوش فیت
انواع زانویی ها و درپوش های لوله پلیکا در این روش برای فیت کردن یا جا زدن دو لوله به کار گرفته می شوند.
اتصال از طریق سه راهی ها در لوله کشی فاضلاب و تهویه به کار برده می شود.
اتصال سه راه دریچه بازدید
برای آزمایش آب بندی و رفع گرفتگى استفاده مى شود. دریچه افقى، در انتهای لوله های فرعی افقی فاضلاب نصب می شوند تا برای تمیز کردن و رفع گرفتگى مجارى داخلى لوله های فاضلاب موثر باشد.
اتصال سیفون شتر گلویی
- برای اتصال سرویس بهداشتی به کار گرفته می شود
رابط برطرف کننده ی بو
از این وسیله براى ارتباط سیفون به توالت برای آب بندی محل اتصال استفاده می شود.
رابط این اتصال بیشتر برای ارتباط دو لوله در تعمیرات کاربردی است.
استانداردهای لوله پلیکا و پی وی سی بر طبق استاندارد های بین المللی به چند بخش تقسیم بندی می شوند.
(اندازه،قطر)
لوله فاضلابی با خاصیت چسبندگی
در زیر و روی کار در ساختمان ها به کار می رود.
لوله آبرسانی چسبی
این نوع لوله فشرده تولید شده و طوسی رنگ ارائه می گردد.
لوله در بخش مخابراتی
در قطرها و اوزان خاص تولید می گردد.
لوله پلیکا 40 میلیمتر
دارای ضخامت 1٫8,3,4٫5 میلیمتر که به ترتیب دارای اوزان 1٫9,2٫9,4٫2 کیلو گرم هستند
لوله پلیکا 50 میلیمتر
لوله پلیکا 50 میلیمتر دارای ضخامت 1٫8,2٫4,3٫7,5٫6 میلیمتر که به ترتیب دارای اوزان 2٫4,3٫1,4٫5,6٫4 کیلو گرم هستند.
لوله پلیکا 63 میلیمتر
لوله پلیکا 63 میلیمتر دارای ضخامتهای 1٫9,3,4٫7,7 میلیمتر میباشد که به ترتیب دارای اوزان 3٫1,4٫8,7٫2,10 کیلو گرم در هر شاخه 6 متری به کار برده می شوند.
لوله پلیکا 75 میلیمتر
لوله پلیکا 75 میلیمتر دارای ضخامتهای 3٫6,4٫4,6٫8 میلیمتر میباشد که به ترتیب دارای اوزان 3٫6,4٫4,6٫8 کیلو گرم در هر شاخه 6 متری در بازار ارائه می گردد.
لوله پلیکا 90 میلیمتر
لوله پلیکا 90 میلیمتر دارای ضخامتهای 1٫8,2٫7,4٫3,6٫7 میلیمتر میباشد که به ترتیب دارای اوزان 4٫3,6٫3,9٫7,14٫4 کیلوگرم در هر شاخه 6 متری یافت میشود.
لوله پلیکا 110 میلیمتر
لوله پلیکا 110 میلیمتر دارای ضخامتهای 2٫2,3٫2,5٫3,8٫2 میلیمتر میباشد که به ترتیب دارای اوزان 6٫4,9٫1,14٫4,21٫5 کیلو گرم در هر شاخه یافت می شود.
لوله پلیکا 125 میلیمتر
لوله پلیکا 125 میلیمتر دارای ضخامتهای 2٫5,3٫7,6,9٫3 میلیمتر میباشد که به ترتیب دارای اوزان 8٫2,11٫8,18٫5,27٫8 کیلو گرم در هر شاخه 6 متری با عناوین معمولی,قوی,نیمه قوی,فشار قوی و فوق قوی شناخته میشود.
لوله پلیکا 160 میلیمتر
لوله پلیکا 160 میلیمتر دارای ضخامت 3٫2,4٫2,7٫7,11٫9,میلیمتر میباشد که به ترتیب دارای اوزان 13٫3,19,30٫2,41٫5 کیلوگرم در هر شاخه 6 متری ارائه می گردد.
لوله پلیکا 200 میلیمتر
لوله پلیکا 200 میلیمتر داری ضخامت 4,5٫9,9٫6 میلیمتر میباشند و دارای اوزان 20٫5,29٫7,47 کیلو گرم در هر شاخه 6 متری در دسترس است.
لوله پلیکا 315 میلیمتر
لوله پلیکا 315 میلیمتر با ضخامتهای 6٫2,9٫2,15 میلیمتر میباشند و دارای اوزان 49٫8,72٫9,115٫4 کیلو گرم در هر شاخه 6 متری میباشند .
لوله پلیکا 400 میلیمتر
لوله پلیکا 400 میلیمتر با ضخامتهای 7٫9,11٫7,19٫1 میلیمتر میباشند که دارای اوزان 80,116٫5,186 کیلو گرم در هر شاخه 6 متری و با عناوین معمولی ,نیمه قوی و فشار قوی شناخته میشوند .
| نام کالا | سایز و ضخامت به میلیمتر | مورد مصرف | |
|
|
| 3*40 | روی کار |
|
| لوله پلیکا PVCU (پلیمر یاس گلپایگان) | 3*50 | روی کار |
|
| لوله پلیکا PVCU (پلیمر یاس گلپایگان) | 1/5*63 | زیر یا روی کار |
|
| لوله پلیکا PVCU (پلیمر یاس گلپایگان) | 3*63 | زیر یا روی کار |
|
| لوله پلیکا PVCU (پلیمر یاس گلپایگان) | 4/7*63 | زیر یا روی کار |
|
| لوله پلیکا PVCU (پلیمر یاس گلپایگان) | 3*75 | روی کار |
|
| لوله پلیکا PVCU (پلیمر یاس گلپایگان) | 1/8*90 | زیر یا روی کار |
|
| لوله پلیکا PVCU (پلیمر یاس گلپایگان) | 3*90 | زیر یا روی کار |
|
| لوله پلیکا PVCU (پلیمر یاس گلپایگان) | 4/3*90 | زیر یا روی کار |
|
| لوله پلیکا PVCU (پلیمر یاس گلپایگان) | 2/2*110 | هواکشی |
|
| لوله پلیکا PVCU (پلیمر یاس گلپایگان) | 3/2*110 | زیر یا روی کار |
|
| لوله پلیکا PVCU (پلیمر یاس گلپایگان) | 4/2*110 | زیر یا روی کار |
|
| لوله پلیکا PVCU (پلیمر یاس گلپایگان) | 3/2*125 | زیر یا روی کار |
|
| لوله پلیکا PVCU (پلیمر یاس گلپایگان) | 3/7*125 | زیر یا روی کار |
|
| لوله پلیکا PVCU (پلیمر یاس گلپایگان) | 4/8*125 | زیر یا روی کار |
|
| لوله پلیکا PVCU (پلیمر یاس گلپایگان) | 3/2*160 | روی کار |
|
| لوله پلیکا PVCU (پلیمر یاس گلپایگان) | 4*160 | زیر یا روی کار |
|
| لوله پلیکا PVCU (پلیمر یاس گلپایگان) | 4/7*160 | زیر یا روی کار |
|
| لوله پلیکا PVCU (پلیمر یاس گلپایگان) | 4*200 | روی کار |
|
| لوله پلیکا PVCU (پلیمر یاس گلپایگان) | 4/9*200 | زیر یا روی کار |
|
| لوله پلیکا PVCU (پلیمر یاس گلپایگان) | 5/9*200 | روی کار |
|
| لوله پلیکا PVCU (پلیمر یاس گلپایگان) | 4/9*250 | زیر یا روی کار |
|
| لوله پلیکا PVCU (پلیمر یاس گلپایگان) | 6/2*250 | روی کار |
|
| لوله پلیکا PVCU (پلیمر یاس گلپایگان) | 6/2*315 | زیر یا روی کار |
|
| لوله پلیکا PVCU (پلیمر یاس گلپایگان) | 7/7*315 | زیر یا روی کار |
|
| زانو 90 درجه پلیکا(پلیمر یاس گلپایگان) | 40 | زیر یا روی کار |
|
| زانو 90 درجه پلیکا (پلیمر یاس گلپایگان) | 50 | زیر یا روی کار |
|
| زانو 90 درجه پلیکا (پلیمر یاس گلپایگان) | 63 | زیر یا روی کار |
|
| زانو 90 درجه پلیکا (پلیمر یاس گلپایگان) | 90 | زیر یا روی کار |
|
| زانو 90 درجه پلیکا (پلیمر یاس گلپایگان) | 110 | زیر یا روی کار |
|
| زانو 90 درجه پلیکا (پلیمر یاس گلپایگان) | 125 | زیر یا روی کار |
|
| زانو 90 درجه پلیکا (پلیمر یاس گلپایگان) | 160 | زیر یا روی کار |
|
| زانو 90 درجه پلیکا (پلیمر یاس گلپایگان) | 200 | زیر یا روی کار |
|
| زانو خم 87/5 درجه پلیکا(پلیمر یاس گلپایگان) | 63 | زیر یا روی کار |
|
| زانو خم 87/5 درجه پلیکا (پلیمر یاس گلپایگان) | 90 | زیر یا روی کار |
|
| زانو خم 87/5 درجه پلیکا (پلیمر یاس گلپایگان) | 110 | زیر یا روی کار |
|
| زانو 45 درجه پلیکا (پلیمر یاس گلپایگان) | 40 | زیر یا روی کار |
|
| زانو 45 درجه پلیکا (پلیمر یاس گلپایگان) | 50 | زیر یا روی کار |
|
| زانو 45 درجه پلیکا (پلیمر یاس گلپایگان) | 63 | زیر یا روی کار |
|
| زانو 45 درجه پلیکا (پلیمر یاس گلپایگان) | 90 | زیر یا روی کار |
|
| زانو 45 درجه پلیکا (پلیمر یاس گلپایگان) | 110 | زیر یا روی کار |
|
| زانو 45 درجه پلیکا (پلیمر یاس گلپایگان) | 125 | زیر یا روی کار |
|
| زانو 45 درجه پلیکا (پلیمر یاس گلپایگان) | 160 | زیر یا روی کار |
|
| زانو 45 درجه پلیکا (پلیمر یاس گلپایگان) | 200 | زیر یا روی کار |
|
| سه راه 90 درجه پلیکا (پلیمر یاس گلپایگان) | 63 | زیر یا روی کار |
|
| سه راه 90 درجه پلیکا (پلیمر یاس گلپایگان) | 90 | زیر یا روی کار |
|
| سه راه 90 درجه پلیکا (پلیمر یاس گلپایگان) | 110 | زیر یا روی کار |
|
| سه راه 90 درجه پلیکا (پلیمر یاس گلپایگان) | 125 | زیر یا روی کار |
|
| سه راه 90 درجه پلیکا (پلیمر یاس گلپایگان) | 160 | زیر یا روی کار |
|
| سه راه 90 درجه پلیکا (پلیمر یاس گلپایگان) | 200 | زیر یا روی کار |
|
| سه راه خم 87/5 درجه پلیکا (پلیمر یاس گلپایگان) | 63 | زیر یا روی کار |
|
| سه راه خم 87/5 درجه پلیکا (پلیمر یاس گلپایگان) | 90 | زیر یا روی کار |
|
| سه راه خم 87/5 درجه پلیکا (پلیمر یاس گلپایگان) | 110 | زیر یا روی کار |
|
| سه راه 45 درجه پلیکا (پلیمر یاس گلپایگان) | 40 | زیر یا روی کار |
|
| سه راه 45 درجه پلیکا (پلیمر یاس گلپایگان) | 50 | زیر یا روی کار |
|
| سه راه 45 درجه پلیکا (پلیمر یاس گلپایگان) | 63 | زیر یا روی کار |
|
| سه راه 45 درجه پلیکا (پلیمر یاس گلپایگان) | 90 | زیر یا روی کار |
|
| سه راه 45 درجه پلیکا (پلیمر یاس گلپایگان) | 110 | زیر یا روی کار |
|
| سه راه 45 درجه پلیکا (پلیمر یاس گلپایگان) | 125 | زیر یا روی کار |
|
| سه راه 45 درجه پلیکا (پلیمر یاس گلپایگان) | 160 | زیر یا روی کار |
|
| سه راه تبدیل 90 درجه پلیکا (پلیمر یاس گلپایگان) | 63*90 | زیر یا روی کار |
|
| سه راه تبدیل 90 درجه پلیکا (پلیمر یاس گلپایگان) | 63*110 | زیر یا روی کار |
|
| سه راه تبدیل 90 درجه پلیکا (پلیمر یاس گلپایگان) | 90*110 | زیر یا روی کار |
|
| سه راه تبدیل 90 درجه پلیکا (پلیمر یاس گلپایگان) | 110*125 | زیر یا روی کار |
|
| سه راه تبدیل 90 درجه پلیکا (پلیمر یاس گلپایگان) | 110*160 | زیر یا روی کار |
|
| سه راه تبدیل 90 درجه پلیکا (پلیمر یاس گلپایگان) | 125*160 | زیر یا روی کار |
|
| چهار ره 45 درجه پلیکا (پلیمر یاس گلپایگان) | 45*110 | زیر یا روی کار |
|
| سراه تبدیل 45 درجه پلیکا (پلیمر یاس گلپایگان) | 63*90 | زیر یا روی کار |
|
| سراه تبدیل 45 درجه پلیکا (پلیمر یاس گلپایگان) | 63*110 | زیر یا روی کار |
|
| سراه تبدیل 45 درجه پلیکا (پلیمر یاس گلپایگان) | 90*110 | زیر یا روی کار |
|
| سراه تبدیل 45 درجه پلیکا (پلیمر یاس گلپایگان) | 90*125 | زیر یا روی کار |
|
| سراه تبدیل 45 درجه پلیکا (پلیمر یاس گلپایگان) | 110*125 | زیر یا روی کار |
|
| سراه تبدیل 45 درجه پلیکا (پلیمر یاس گلپایگان) | 110*160 | زیر یا روی کار |
|
| سراه تبدیل 45 درجه پلیکا (پلیمر یاس گلپایگان) | 125*160 | زیر یا روی کار |
|
| تبدیل پلیکا (پلیمر یاس گلپایگان) | 40*63 | زیر یا روی کار |
|
| تبدیل پلیکا (پلیمر یاس گلپایگان) | 63*90 | زیر یا روی کار |
|
| تبدیل پلیکا (پلیمر یاس گلپایگان) | 63*110 | زیر یا روی کار |
|
| تبدیل پلیکا (پلیمر یاس گلپایگان) | 90*110 | زیر یا روی کار |
|
| تبدیل پلیکا (پلیمر یاس گلپایگان) | 90*125 | زیر یا روی کار |
|
| تبدیل پلیکا (پلیمر یاس گلپایگان) | 110*125 | زیر یا روی کار |
|
| تبدیل پلیکا (پلیمر یاس گلپایگان) | 110*160 | زیر یا روی کار |
|
| تبدیل پلیکا (پلیمر یاس گلپایگان) | 125*160 | زیر یا روی کار |
|
| تبدیل پلیکا (پلیمر یاس گلپایگان) | 160*200 | زیر یا روی کار |
|
| سیفون پلیکا (پلیمر یاس گلپایگان) | 63 | زیر یا روی کار |
|
| سیفون پلیکا (پلیمر یاس گلپایگان) | 90 | زیر یا روی کار |
|
| سیفون پلیکا (پلیمر یاس گلپایگان) | 110*110 | زیر یا روی کار |
|
| سیفون پلیکا (پلیمر یاس گلپایگان) | 110*125 | زیر یا روی کار |
|
| کوپلینگ پلیکا (پلیمر یاس گلپایگان) | 63 | زیر یا روی کار |
|
| کوپلینگ پلیکا (پلیمر یاس گلپایگان) | 90 | زیر یا روی کار |
|
| کوپلینگ پلیکا (پلیمر یاس گلپایگان) | 110 | زیر یا روی کار |
|
| کوپلینگ پلیکا (پلیمر یاس گلپایگان) | 125 | زیر یا روی کار |
|
| کوپلینگ پلیکا (پلیمر یاس گلپایگان) | 160 | زیر یا روی کار |
|
| درپوش پلیکا (پلیمر یاس گلپایگان) | 63 | زیر یا روی کار |
|
| درپوش پلیکا (پلیمر یاس گلپایگان) | 90 | زیر یا روی کار |
|
| درپوش پلیکا (پلیمر یاس گلپایگان) | 110 | زیر یا روی کار |
|
| درپوش پلیکا (پلیمر یاس گلپایگان) | 125 | زیر یا روی کار |
|
| درپوش پلیکا (پلیمر یاس گلپایگان) | 160 | زیر یا روی کار |
|
| سراه بازدید پلیکا (پلیمر یاس گلپایگان) | 63 | زیر یا روی کار |
|
| سراه بازدید پلیکا (پلیمر یاس گلپایگان) | 90 | زیر یا روی کار |
|
| سراه بازدید پلیکا (پلیمر یاس گلپایگان) | 110 | زیر یا روی کار |
|
| سراه بازدید (پلیمر یاس گلپایگان) | 125 | زیر یا روی کار |
|
| سراه بازدید پلیکا (پلیمر یاس گلپایگان) | 160 | زیر یا روی کار |
|
| رابط دریچه بازدید پلیکا (پلیمر یاس گلپایگان) | 63 | زیر یا روی کار |
|
| رابط دریچه بازدید پلیکا (پلیمر یاس گلپایگان) | 90 | زیر یا روی کار |
|
| رابط دریچه بازدید پلیکا (پلیمر یاس گلپایگان) | 110 | زیر یا روی کار |
|
| رابط دریچه بازدید پلیکا (پلیمر یاس گلپایگان) | 125 | زیر یا روی کار |
|
| رابط دریچه بازدید پلیکا (پلیمر یاس گلپایگان) | 160 | زیر یا روی |

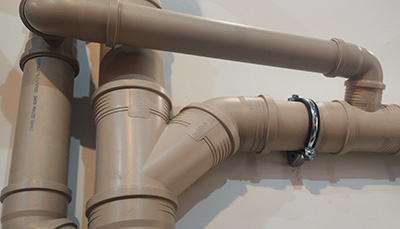

جهت خرید و اطلاع از قیمت روز لوله و اتصالات پلیکا با لوله و اتصالات ایلیاشیل در تماس باشید.
به دلیل نوسانات قیمت بازار مواد اولیه برای دریافت قیمت ها لطفا تماس حاصل فرمایید .
021-66153009 021-66153812 021-66154384 021-66154356
88 83 0912-859 مردانشاهی
گروه صنعتی ایلیاشیل
